Deskripsi Fungsi Produk

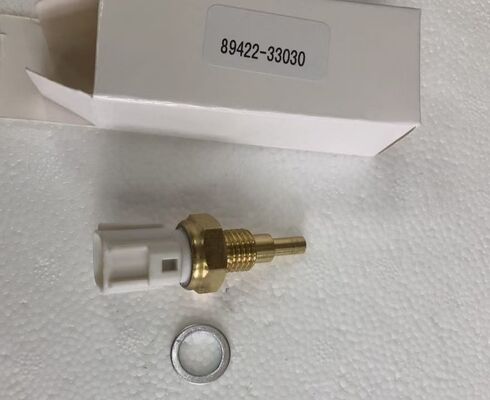

Sensor suhu cairan pendingin mesin (nomor suku cadang 89422-33030) adalah komponen penting dari sistem manajemen mesin kendaraan Toyota atau Lexus Anda. Fungsi utamanya adalah mengukur suhu cairan pendingin mesin dan mengirimkan data ini ke unit kontrol mesin (ECU) melalui sinyal resistansi variabel. Sensor menggunakan termistor Koefisien Suhu Negatif (NTC), yang berarti resistansinya menurun seiring kenaikan suhu cairan pendingin. ECU menggunakan sinyal ini untuk menghitung parameter penting termasuk jumlah dan waktu injeksi bahan bakar, waktu pengapian, dan aktivasi kipas pendingin. Untuk kendaraan Toyota dan Lexus yang kompatibel, sensor suhu cairan pendingin yang berfungsi dengan baik sangat penting untuk kinerja start dingin, efisiensi bahan bakar, dan keandalan mesin secara keseluruhan.Panduan Diagnosis DIYCara Mengetahui Jika Sensor Suhu Cairan Pendingin Anda Perlu Diganti:

Perhatikan tanda-tanda umum berikut:

Lampu periksa mesin (P0115-P0118)

– Kode terkait sirkuit suhu cairan pendingin

1. Sulit dinyalakan saat dingin– ECU menerima sinyal suhu yang salah

2. Konsumsi bahan bakar boros– Campuran bahan bakar yang salah karena data suhu yang rusak

3. Kipas pendingin menyala terus-menerus atau tidak sama sekali– Operasi kipas dipengaruhi oleh sinyal sensor

4. Kerusakan pengukur suhu– Pengukur yang tidak menentu atau tidak berfungsi

5. Inspeksi cepat:Periksa konektor sensor dari korosi atau kerusakan. Alat pemindai dapat membaca data suhu cairan pendingin secara langsung dan membandingkannya dengan suhu mesin aktual. Jika pembacaan sangat meleset, kemungkinan besar sensor rusak. Periksa sensor dari korosi atau pembacaan yang melonjak dan ganti jika ditemukan.

Atribut ProdukNomor Suku Cadang89422-33030– Periksa adanya sobekan, lecet, atau korosi

89422-0H010, 89422-0D010

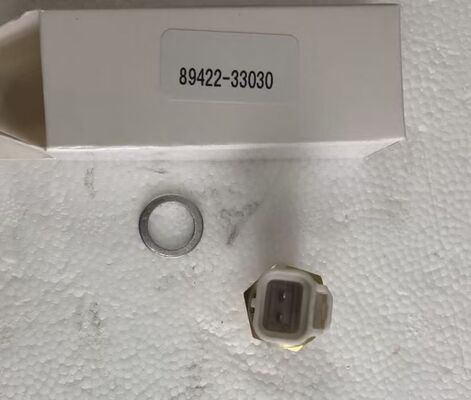

Sensor dibautkan ke saluran cairan pendingin dengan ulir M12 x 1,5. Sensor terhubung ke harness kabel mesin melalui konektor listrik 2-pin. Gasket penyegel (nomor suku cadang 90430-12005) digunakan untuk mencegah kebocoran cairan pendingin di titik pemasangan.

Fungsi Inti:Sensor suhu cairan pendingin berfungsi sebagai perangkat umpan balik suhu utama untuk sistem manajemen mesin. Sensor ini terus-menerus memantau suhu cairan pendingin dan memberikan sinyal resistansi ke ECU yang bervariasi secara terbalik dengan suhu (tipe NTC). ECU menggunakan sinyal ini untuk menyesuaikan jumlah dan waktu injeksi bahan bakar untuk operasi dingin dan hangat, mengontrol waktu pengapian, dan mengelola aktivasi kipas pendingin. Tanpa sinyal suhu yang akurat, ECU akan menggunakan nilai yang telah ditentukan sebelumnya, menyebabkan masalah kemampuan mengemudi dan peningkatan konsumsi bahan bakar.– Periksa adanya sobekan, lecet, atau korosi

Alat yang biasanya dibutuhkan:Set kunci soket (metrik, 19mm)Wadah penampung cairan pendinginKunci torsi– Periksa adanya sobekan, lecet, atau korosi

Referensi pemasangan umum (selalu ikuti manual servis spesifik kendaraan):LangkahProsedur

 1

Parkir kendaraan di permukaan datar dan pastikan mesin mati dan dingin.

• 2

• Lepaskan terminal negatif baterai.

• 3

• Kuras cairan pendingin dari radiator (pengurasan sebagian mungkin cukup).

4

Gunakan segel baru – Segel yang aus menyebabkan kebocoran cairan pendingin.

• Torsi dengan benar – Pengencangan berlebihan dapat merusak ulir di blok mesin.Hapus kode kesalahan – Setelah pemasangan, gunakan alat pemindai untuk menghapus kode dan memverifikasi tidak ada kode baru yang muncul.

• Keluarkan udara dari sistem pendingin – Kantong udara memengaruhi pembacaan sensor dan kinerja pendinginan.Ingat:

• Sensor suhu yang tidak disegel dengan benar akan bocor cairan pendingin dan menyebabkan panas berlebih. Selalu gunakan segel baru dan torsi sesuai spesifikasi.Isi Paket

• – Koneksi yang longgar menyebabkan kesalahan yang tidak menentuKesalahpahaman Umum Tentang Sensor Suhu Cairan Pendingin

• Mitos 1:

Sensor suhu cairan pendingin dan sakelar kipas radiator adalah komponen yang sama.

Fakta:

Ini adalah komponen terpisah dengan fungsi yang berbeda. Sensor suhu cairan pendingin (89422-33030) adalah sensor 2-pin yang mengirimkan data suhu ke ECU untuk kontrol injeksi bahan bakar dan waktu. Sakelar kipas radiator biasanya merupakan sakelar 1-pin yang langsung mengontrol kipas pendingin. Keduanya terletak berdekatan tetapi memiliki tujuan yang berbeda.Mitos 2:Sensor suhu cairan pendingin yang rusak akan selalu memicu Lampu Periksa Mesin segera.

Fakta:Kegagalan sensor yang sesekali mungkin tidak memicu kode sampai kegagalan menjadi konsisten. Banyak pengemudi mengalami masalah start dingin atau efisiensi bahan bakar yang buruk tanpa lampu peringatan sampai sensor benar-benar rusak.

1. Mitos 3:Sensor suhu cairan pendingin apa pun akan berfungsi.

2. Fakta:Sensor suhu cairan pendingin spesifik untuk mesin dan harus sesuai dengan kurva resistansi (karakteristik NTC), ukuran ulir, dan jenis konektor. Sensor ini dirancang khusus untuk aplikasi Toyota dan Lexus yang kompatibel dengan konektor persegi panjang 2-pin dan ulir M12 x 1,5.– Periksa adanya sobekan, lecet, atau korosi

3. Sudah mengganti sensor suhu cairan pendingin tetapi masih mengalami masalah? Periksa ini:Apakah kode kesalahan sudah dihapus?

4. – Kode lama mungkin tetap ada sampai dihapus dengan alat pemindaiApakah konektor terpasang sepenuhnya?

5. – Koneksi yang longgar menyebabkan kesalahan yang tidak menentuApakah harness kabel utuh?– Periksa adanya sobekan, lecet, atau korosi

Apakah sistem pendingin sudah dikuras udaranya?– Kantong udara memengaruhi pembacaan sensorApakah level cairan pendingin sudah benar?

– Cairan pendingin yang rendah memengaruhi kinerja sensor

Apakah termostat berfungsi?

– Termostat yang macet memengaruhi suhu cairan pendingin

Apakah ECU berfungsi?– ECU yang rusak dapat menyebabkan gejala terkait sensor
TOYOTA FJ CRUISER GSJ15 2006-Produk ini dilindungi oleh jaminan kualitas kami. Jika Anda memiliki pertanyaan atau masalah terkait kesesuaian atau kualitas, silakan hubungi kami dan kami akan merespons dalam waktu 24 jam.
