Deskripsi Fungsi Produk

Sensor suhu pendingin mesin (nomor suku cadang 89422-16010) adalah komponen penting dari sistem manajemen mesin Toyota Anda. Fungsi utamanya adalah mengukur suhu pendingin mesin dan mengirimkan data ini ke unit kontrol mesin (ECU) melalui sinyal resistansi variabel. Sensor menggunakan termistor Koefisien Suhu Negatif (NTC), yang berarti resistansinya menurun seiring kenaikan suhu pendingin. ECU menggunakan sinyal ini untuk menghitung parameter penting termasuk jumlah dan waktu injeksi bahan bakar, waktu pengapian, dan aktivasi kipas pendingin. Untuk kendaraan Toyota, Scion yang kompatibel, sensor suhu pendingin yang berfungsi dengan baik sangat penting untuk kinerja start dingin, efisiensi bahan bakar, dan keandalan mesin secara keseluruhan.

Gejala Umum Sensor Suhu Pendingin yang Rusak

Jika Anda mengalami salah satu gejala berikut, sensor suhu pendingin mesin Anda mungkin rusak dan perlu diganti:

• Sulit start dingin atau cranking berkepanjangan: Mesin memerlukan waktu cranking yang lama sebelum menyala, terutama saat dingin. Satu pemilik melaporkan mobil tidak mau menyala dalam cuaca beku sampai suhu naik hanya beberapa derajat. ECU menggunakan nilai suhu preset ketika sinyal sensor hilang, menyebabkan pengayaan bahan bakar yang tidak benar

• Idle tidak teratur atau mati mendadak: Mesin idle tidak merata atau mati mendadak, terutama saat dingin. Ini terjadi karena ECU tidak dapat menyesuaikan bahan bakar dan waktu dengan benar untuk kondisi operasi dingin

• Lampu Check Engine dengan kode 22: Kode masalah diagnostik 22 menunjukkan sirkuit terbuka atau korsleting pada sirkuit suhu pendingin, yang secara langsung menunjukkan kegagalan sensor

• Kipas radiator berjalan terus menerus atau pada waktu yang salah: Kipas pendingin dapat aktif segera setelah start meskipun mesin dingin, atau gagal aktif saat dibutuhkan

• Konsumsi bahan bakar buruk: Mesin terus berjalan dalam mode pengayaan dingin bahkan setelah mencapai suhu operasi, membuang-buang bahan bakar

Jika Anda telah mengkonfirmasi gejala-gejala ini melalui inspeksi, mengganti sensor suhu pendingin adalah solusi yang direkomendasikan.

 Atribut Produk

Catatan:

• Sensor ini dikonfirmasi untuk aplikasi Toyota Camry, Corolla, Echo, Paseo, Tercel, dan Scion xA/xB.

• Ulir M12 x 1.5 dengan konektor segitiga 3-pin .

• Selalu verifikasi kesesuaian melalui VIN sebelum membeli.

Lokasi Komponen & Fungsi Inti

Lokasi: Sensor suhu pendingin mesin diulir ke saluran pendingin pada mesin, biasanya di dekat rumah termostat atau pada blok silinder di dekat pipa pendingin. Posisinya sehingga ujung sensor bersentuhan langsung dengan aliran pendingin mesin.

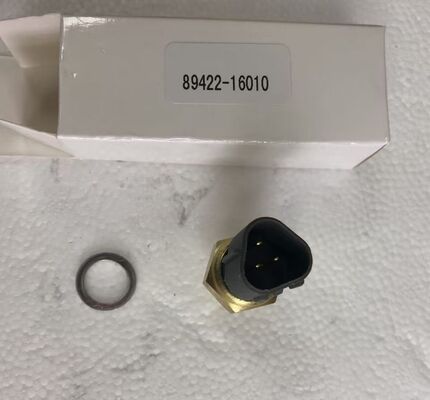

Koneksi: Sensor diulir ke saluran pendingin dengan ulir M12 x 1.5. Terhubung ke harness kabel mesin melalui konektor listrik segitiga 3-pin. Rumahnya berwarna abu-abu. Cincin penyegel disertakan untuk mencegah kebocoran pendingin di titik pemasangan. Ukuran kunci pas untuk pemasangan adalah 19mm.

Fungsi Inti: Sensor suhu pendingin berfungsi sebagai perangkat umpan balik suhu utama untuk sistem manajemen mesin. Sensor ini terus memantau suhu pendingin dan memberikan sinyal resistansi ke ECU yang bervariasi secara terbalik dengan suhu (tipe NTC). ECU menggunakan sinyal ini untuk menyesuaikan jumlah dan waktu injeksi bahan bakar untuk operasi dingin dan hangat, mengontrol waktu pengapian, dan mengelola aktivasi kipas pendingin. Tanpa sinyal suhu yang akurat, ECU menggunakan nilai preset, menyebabkan masalah kemampuan mengemudi dan peningkatan konsumsi bahan bakar.

Mengapa Memilih Sensor Suhu Pendingin Ini?

Mengembalikan Sinyal Suhu yang Akurat – Sensor yang rusak mengirimkan data suhu yang salah ke ECU, menyebabkan masalah start dingin, konsumsi bahan bakar yang buruk, dan masalah kipas. Sensor baru ini mengembalikan umpan balik suhu yang tepat untuk manajemen mesin yang optimal.

Menghilangkan Masalah Start Dingin – Sensor yang aus sering menyebabkan sulit start, terutama dalam cuaca dingin. Sensor baru ini memberikan sinyal suhu dingin yang akurat untuk start yang andal.

Pengganti Langsung – Direkayasa dengan presisi agar sesuai dengan spesifikasi sensor asli. Pengganti langsung – tidak perlu modifikasi. Nomor suku cadang 89422-16010 dikonfirmasi untuk aplikasi Toyota, Scion yang kompatibel.

Karakteristik NTC yang Benar – Dirancang dengan kurva resistansi yang benar (sekitar 2.000-3.000 ohm pada 20°C, 200-300 ohm pada 90°C) yang sesuai dengan termistor NTC asli untuk pemetaan suhu yang akurat.

Isi Paket

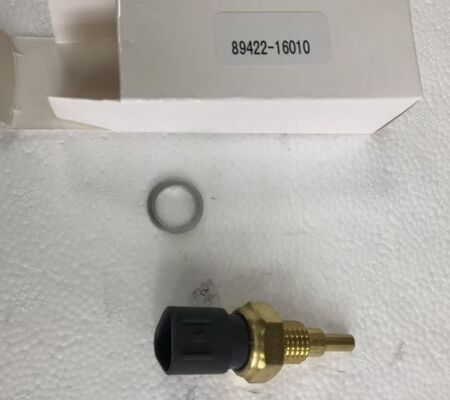

1 x Sensor Suhu Pendingin Mesin (Nomor Suku Cadang 89422-16010) dengan cincin segel. Catatan: Konektor listrik dan perangkat keras pemasangan TIDAK termasuk kecuali dinyatakan. Harap konfirmasikan kesesuaian dengan model dan mesin kendaraan Anda sebelum membeli.

Panduan Instalasi Langkah demi Langkah

Panduan instalasi ini dirancang untuk membantu Anda mengganti sensor suhu pendingin dengan percaya diri. Sebelum memulai, pastikan mesin benar-benar dingin dan kendaraan diparkir di permukaan datar. Anda akan memerlukan alat berikut: kunci pas 19mm, multimeter, dan pendingin.

Langkah 1: Pastikan mesin benar-benar dingin. Letakkan wadah di bawah sensor untuk menampung pendingin yang mungkin menetes. Lepaskan kabel baterai negatif.

Langkah 2: Temukan sensor suhu pendingin. Biasanya berada di dekat rumah termostat atau pada blok silinder di dekat pipa pendingin.

Langkah 3: Lepaskan konektor listrik dari sensor dengan menekan tab pelepas dan menariknya menjauh.

Langkah 4: Lepaskan sensor lama menggunakan kunci pas 19mm. Putar berlawanan arah jarum jam untuk melonggarkan. Bersihkan ulir pemasangan dan periksa permukaan penyegelan.

Langkah 5: Pasang sensor baru dengan cincin segel baru. Kencangkan dengan aman tetapi jangan terlalu kencang (ulir M12 x 1.5 memerlukan torsi sedang).

Langkah 6: Sambungkan kembali konektor listrik hingga berbunyi klik. Isi kembali sistem pendingin dengan campuran pendingin yang benar. Buang udara dari sistem.

Langkah Kritis: Sambungkan kembali kabel baterai negatif. Nyalakan mesin dan biarkan mencapai suhu operasi. Amati pengukur suhu dan periksa kebocoran pendingin di sekitar sensor. Gunakan pemindai OBD-II untuk memverifikasi pembacaan suhu pendingin akurat.

Tips Pro: Saat mengganti sensor, selalu gunakan cincin segel baru. Oleskan gemuk dielektrik ke terminal konektor untuk mencegah korosi. Periksa level pendingin setelah mesin dingin dan isi kembali jika perlu.

Kesalahpahaman Umum Tentang Sensor Suhu Pendingin

Mitos 1: Sensor suhu pendingin dan sakelar kipas radiator adalah komponen yang sama.
Fakta: Ini adalah komponen terpisah dengan fungsi yang berbeda. Sensor suhu pendingin (89422-16010) adalah sensor 3-pin yang mengirimkan data suhu ke ECU untuk kontrol injeksi bahan bakar dan waktu. Sakelar kipas radiator (seperti 89428-12160) biasanya adalah sakelar 1-pin yang mengontrol kipas pendingin secara langsung. Keduanya terletak berdekatan tetapi memiliki tujuan yang berbeda.

Mitos 2: Sensor suhu pendingin yang rusak akan selalu memicu Lampu Check Engine segera.
Fakta: Kegagalan sensor yang intermiten mungkin tidak mengatur kode sampai kegagalan menjadi konsisten. Banyak pengemudi mengalami masalah start dingin atau konsumsi bahan bakar yang buruk tanpa lampu peringatan sampai sensor benar-benar rusak.

Mitos 3: Sensor suhu pendingin apa pun akan berfungsi.
Fakta: Sensor suhu pendingin spesifik untuk mesin dan harus sesuai dengan kurva resistansi (karakteristik NTC), ukuran ulir, dan jenis konektor. Sensor ini dirancang khusus untuk aplikasi Toyota yang kompatibel dengan konektor segitiga 3-pin dan ulir M12 x 1.5.

Kekhawatiran Pelanggan Umum & Solusi Kami

Kami memahami bahwa membeli sensor suhu pendingin dapat menimbulkan pertanyaan dan kekhawatiran. Berikut adalah cara kami mengatasi masalah paling umum yang dihadapi pelanggan kami:

“Pelanggan mengatakan pengukur suhu membaca tidak akurat setelah penggantian sensor.” – Verifikasi bahwa sensor yang benar telah dipasang (untuk ECU, bukan pengirim pengukur). Periksa konektor dan kabel. Gunakan alat pemindai untuk membandingkan suhu pendingin dengan suhu udara masuk saat dingin.

“Bagaimana cara menghindari keluhan kembali setelah penggantian sensor?” – Gunakan cincin segel baru, kencangkan sensor dengan benar, buang udara dari sistem pendingin, dan verifikasi pembacaan suhu yang akurat dengan alat pemindai sebelum mengembalikan kendaraan.

“Pelanggan memiliki kendaraan dengan mesin yang berbeda – apakah sensor ini akan berfungsi?” – Sensor ini dirancang untuk aplikasi Toyota, Scion, dan Daihatsu tertentu. Verifikasi kode mesin dan nomor OE sebelum memesan.

Layanan Purna Jual & Garansi

Produk ini dilindungi oleh jaminan kualitas kami. Jika Anda memiliki pertanyaan atau masalah terkait kesesuaian atau kualitas, silakan hubungi kami dan kami akan merespons dalam waktu 24 jam.
