Deskripsi Fungsi Produk

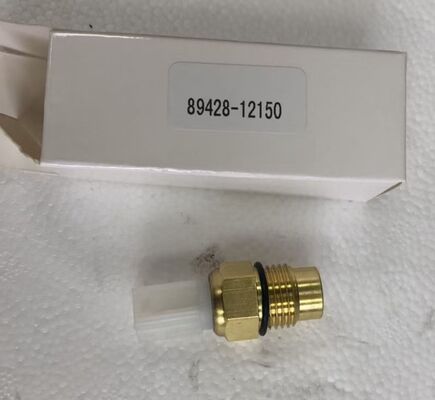

Sakelar suhu kipas radiator (nomor suku cadang 89428-12150) adalah komponen penting dari sistem pendingin mesin kendaraan Toyota Anda. Fungsi utamanya adalah untuk memantau suhu pendingin dan secara otomatis mengaktifkan kipas pendingin radiator ketika mesin mencapai ambang batas suhu yang telah ditentukan. Ketika suhu pendingin naik ke titik sakelar (biasanya sekitar 90°C–92°C), sakelar menutup sirkuit listrik, mengaktifkan relai kipas radiator dan menyalakan kipas pendingin. Ketika suhu turun ke titik mati sakelar (biasanya sekitar 85°C–87°C), sakelar membuka sirkuit, mematikan kipas. Operasi otomatis ini menjaga suhu operasi mesin yang optimal, mencegah panas berlebih, dan memastikan pembakaran bahan bakar yang efisien. Sakelar ini adalah tipe kontak kutub tunggal, normally-closed dengan ulir M16 x 1.5 dan konektor putih persegi.

Gejala Umum Sakelar Suhu Kipas Radiator yang Rusak

Jika Anda mengalami salah satu gejala berikut, sakelar suhu kipas radiator Anda mungkin rusak dan perlu diganti:

• Mesin terlalu panas saat idle atau kecepatan rendah: Pengukur suhu naik di atas normal saat kendaraan diam atau bergerak lambat, tetapi kembali normal saat berkendara dengan kecepatan. Ini menunjukkan kipas tidak aktif saat dibutuhkan

• Kipas radiator menyala terus menerus: Kipas pendingin menyala sepanjang waktu, bahkan saat mesin dingin. Ini menunjukkan sakelar macet dalam posisi tertutup

• Kipas radiator tidak pernah aktif: Pengukur suhu naik sangat tinggi, tetapi kipas tidak pernah menyala. Ini menunjukkan sakelar rusak dalam posisi terbuka

• Pengukur suhu berfluktuasi secara abnormal: Pengukur suhu pendingin berayun dengan cepat atau tidak menentu, menunjukkan operasi kipas yang tidak konsisten

• Sekring kipas pendingin putus: Sekring sirkuit kipas putus berulang kali, kemungkinan disebabkan oleh sakelar yang korslet

• Kinerja A/C menurun pada kecepatan rendah: Pendingin udara menjadi kurang efektif saat kendaraan diam karena aliran udara yang tidak mencukupi melalui kondensor

Jika Anda telah mengkonfirmasi gejala-gejala ini melalui pemeriksaan, mengganti sakelar suhu kipas radiator adalah solusi yang direkomendasikan.

Cara Mendiagnosis Sakelar Suhu Kipas Radiator yang Rusak

Sebelum membeli pengganti, lakukan pemeriksaan sederhana ini untuk memastikan sakelar suhu kipas radiator adalah masalahnya:

• Inspeksi Visual: Temukan sakelar pada radiator atau rumah termostat. Periksa kebocoran pendingin di sekitar ulir, korosi pada konektor, atau kabel yang rusak

• Tes Operasi Kipas: Nyalakan mesin dan biarkan idle hingga mencapai suhu operasi. Amati apakah kipas radiator aktif saat pengukur suhu mencapai kisaran normal. Jika tidak, sakelar mungkin rusak

• Tes Kontinuitas: Lepaskan konektor sakelar dan gunakan multimeter untuk memeriksa kontinuitas di antara terminal sakelar. Pada suhu ruangan (dingin), sakelar harus menunjukkan kontinuitas (normally closed). Saat dipanaskan hingga suhu mati sakelar, kontinuitas harus terputus

• Tes Kabel Jumper: Dengan kunci kontak menyala, lepaskan konektor sakelar dan jumper terminalnya. Jika kipas aktif, sirkuit dan relai berfungsi, dan sakelar kemungkinan besar rusak

Atribut Produk

Lokasi Komponen & Fungsi Inti

Lokasi: Sakelar suhu kipas radiator biasanya dipasang pada radiator atau rumah termostat, dengan probe berulir memanjang ke aliran pendingin. Posisinya di titik di mana ia dapat secara akurat merasakan suhu pendingin saat keluar dari mesin atau masuk ke radiator.

Koneksi: Sakelar terhubung ke sistem kelistrikan kendaraan melalui konektor satu pin (putih, berbentuk persegi). Sakelar berulir ke saluran pendingin dengan ulir M16 x 1.5. Ketika pendingin mencapai suhu sakelar, kontak internal tertutup, melengkapi sirkuit ke relai kipas. Cincin penyegel atau gasket digunakan untuk mencegah kebocoran pendingin di titik pemasangan.

Fungsi Inti: Sakelar suhu kipas radiator berfungsi sebagai kontrol utama untuk operasi kipas pendingin mesin. Ia terus memantau suhu pendingin dan memberikan sinyal on/off ke relai kipas. Operasi otomatis ini memastikan kipas hanya menyala saat dibutuhkan, menjaga suhu mesin yang optimal sambil meminimalkan operasi kipas yang tidak perlu yang dapat menguras daya listrik dan meningkatkan kebisingan. Sakelar beroperasi pada prinsip kontak normally-closed, membuka sirkuit ketika suhu turun ke titik mati sakelar.

Isi Paket

1 x Sakelar Suhu Kipas Radiator (Nomor Suku Cadang 89428-12150). Catatan: Cincin penyegel, konektor listrik, dan perangkat keras pemasangan TIDAK termasuk kecuali dinyatakan. Harap konfirmasikan kompatibilitas dengan model dan tahun kendaraan Anda sebelum membeli.

Panduan Instalasi Langkah demi Langkah

Panduan instalasi ini dirancang untuk membantu Anda mengganti sakelar suhu kipas radiator Anda dengan percaya diri. Sebelum memulai, pastikan mesin benar-benar dingin dan kendaraan diparkir di permukaan datar. Anda akan memerlukan alat berikut: kunci pas 17mm, multimeter, dan pendingin.

Langkah 1: Pastikan mesin benar-benar dingin. Tempatkan wadah di bawah sakelar untuk menampung pendingin yang mungkin menetes.

Langkah 2: Lepaskan konektor listrik dari sakelar dengan menekan tab pelepas.

Langkah 3: Lepaskan sakelar lama menggunakan kunci pas 17mm. Putar berlawanan arah jarum jam untuk melonggarkan.

Langkah 4: Bersihkan ulir pemasangan pada radiator atau rumah termostat. Periksa permukaan penyegelan dari kerusakan.

Langkah 5: Pasang sakelar baru dengan cincin penyegel baru. Kencangkan dengan aman tetapi jangan terlalu kencang.

Langkah 6: Sambungkan kembali konektor listrik hingga berbunyi klik. Isi ulang sistem pendingin dengan campuran pendingin yang benar. Keluarkan udara dari sistem.

Langkah Kritis: Nyalakan mesin dan biarkan mencapai suhu operasi. Amati apakah kipas radiator aktif saat pengukur suhu mencapai kisaran normal. Periksa kebocoran pendingin di sekitar sakelar.

Tips Penting: Saat mengganti sakelar, selalu gunakan cincin penyegel baru. Bersihkan terminal konektor dan oleskan gemuk dielektrik untuk mencegah korosi. Periksa relai dan sekring kipas jika kipas masih tidak beroperasi.

Kesalahpahaman Umum Tentang Sakelar Kipas Radiator

Mitos 1: Sakelar kipas dan sensor suhu pendingin adalah hal yang sama.
Fakta: Sakelar kipas mengontrol operasi kipas radiator dan biasanya merupakan sakelar on/off satu pin. Sensor suhu pendingin (ECT) mengirimkan data suhu ke ECM untuk injeksi bahan bakar dan operasi pengukur dan biasanya merupakan sensor dua pin. Mereka adalah komponen terpisah dengan fungsi yang berbeda.

Mitos 2: Jika kipas menyala, sakelar baik-baik saja.
Fakta: Sakelar dapat rusak dalam posisi tertutup, menyebabkan kipas menyala terus menerus. Ini menguras daya baterai dan dapat menutupi masalah sistem pendingin lainnya. Sakelar harus diuji untuk operasi terbuka dan tertutup.

Mitos 3: Sakelar suhu apa pun akan berfungsi.
Fakta: Sakelar suhu spesifik untuk kendaraan dan harus sesuai dengan ukuran ulir, jenis konektor, dan rentang suhu operasi. Sakelar ini dirancang khusus untuk aplikasi Toyota yang kompatibel dengan ulir M16 x 1.5 dan rentang 87°C–92°C.

Jaminan Kualitas & Komitmen Layanan

Jaminan Kualitas:
Setiap komponen diproduksi di bawah proses produksi yang terkontrol untuk memastikan akurasi dimensi dan integritas material yang konsisten. Setiap unit menjalani pemeriksaan kualitas berikut sebelum pengemasan:

• Inspeksi dimensi – ukuran ulir, jenis konektor, dan dimensi bodi diverifikasi terhadap spesifikasi desain

• Tes switching – suhu aktivasi dan deaktivasi diuji

• Pemeriksaan integritas segel – integritas penyegelan dikonfirmasi

• Inspeksi permukaan akhir – kualitas permukaan dan perlindungan korosi diverifikasi secara visual

Perlindungan Kemasan:
Setiap sakelar suhu disegel secara individual dalam kemasan pelindung untuk mencegah kontaminasi dan kerusakan fisik selama penyimpanan dan pengiriman. Kemasan termasuk label nomor suku cadang yang jelas untuk identifikasi yang mudah.

Komitmen Layanan:
