Deskripsi Fungsi Produk

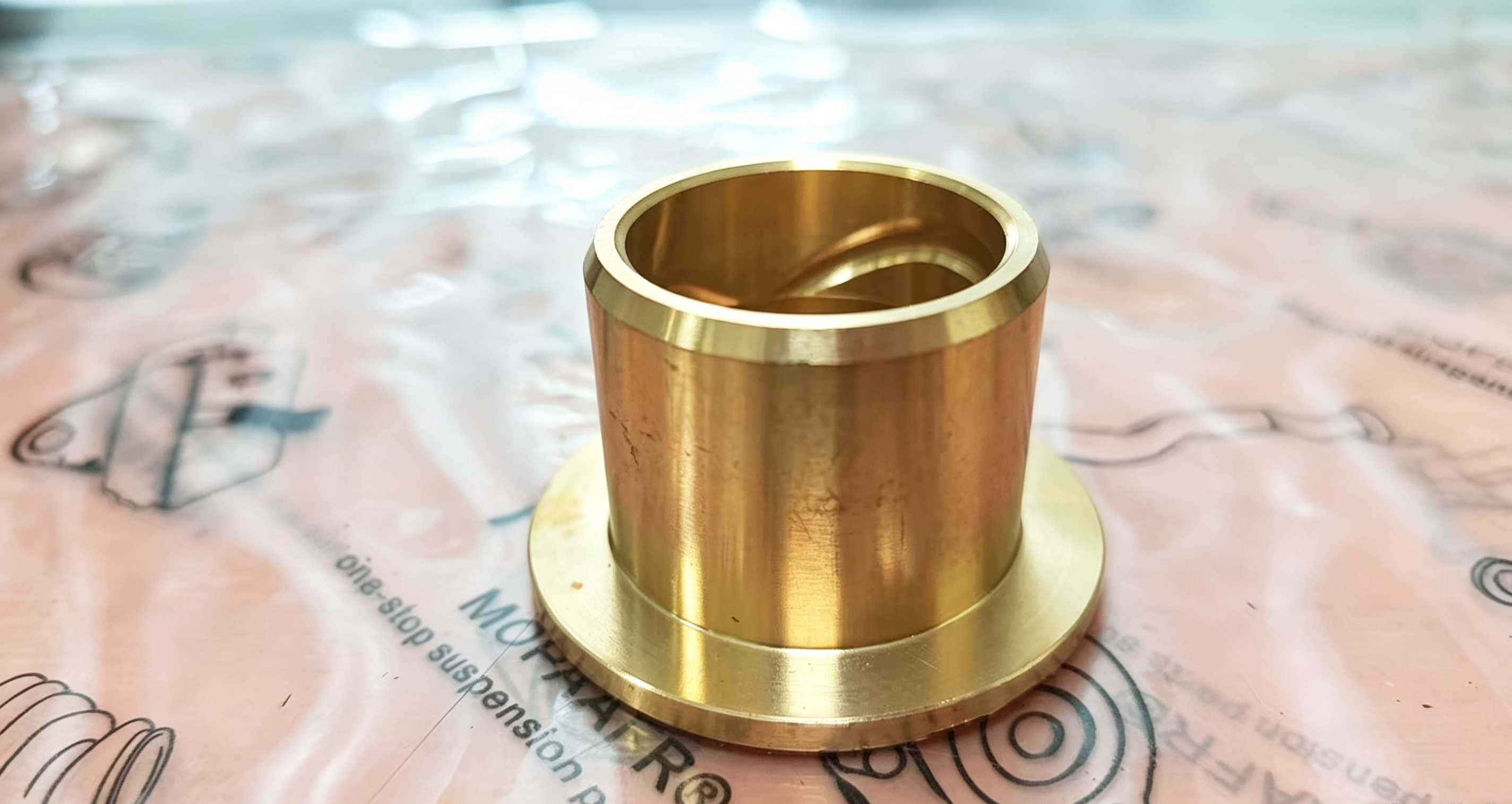

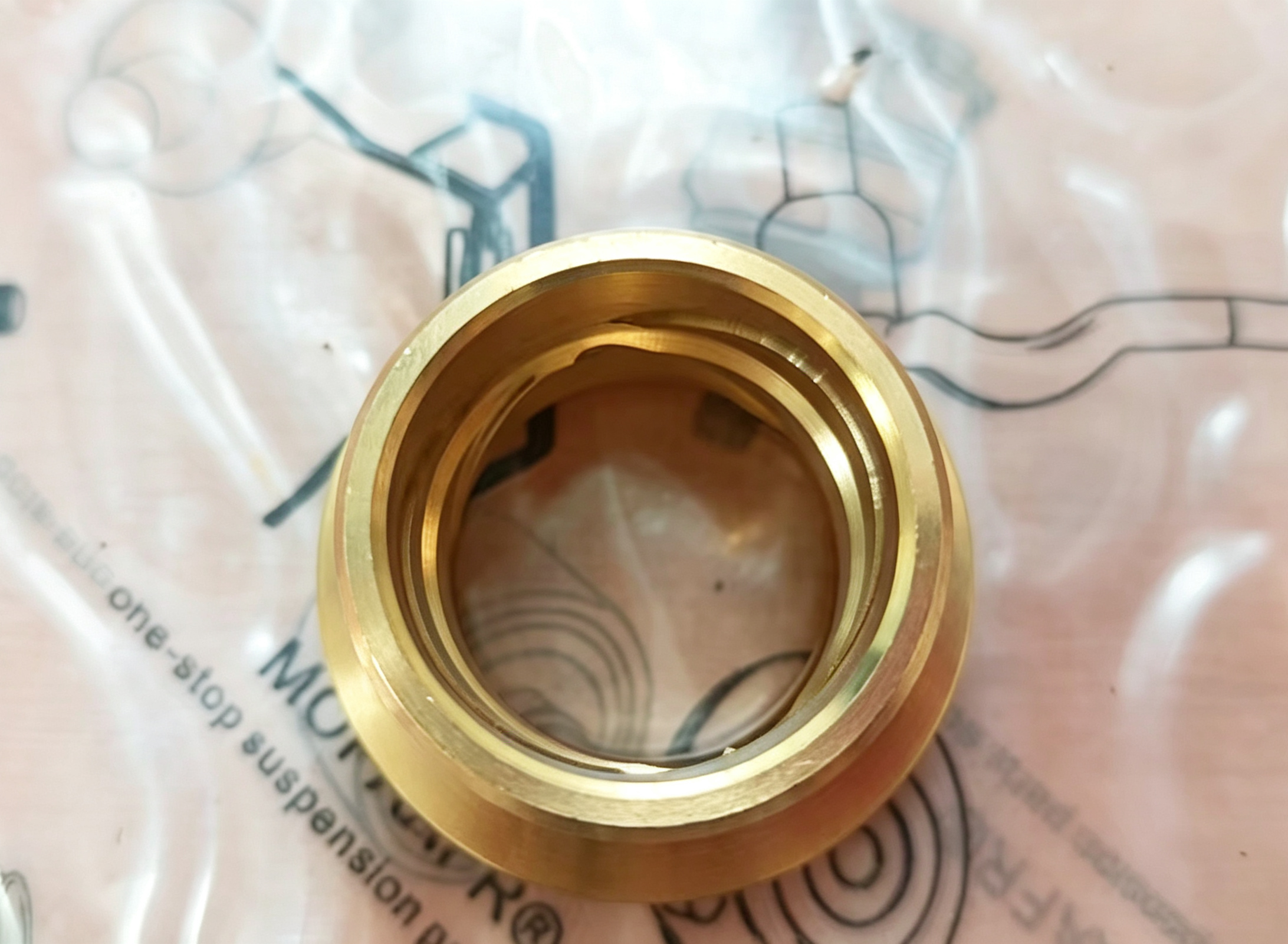

Bushing buku jari kemudi (nomor komponen 90381-30006) adalah komponen penting pada poros depan dan sistem kemudi kendaraan Toyota Anda. Fungsi utamanya adalah sebagai permukaan bantalan antara buku jari kemudi dan gembong (pin pivot kemudi), sehingga buku jari dapat berputar dengan mulus untuk kemudi sambil menjaga kesejajaran yang tepat. Bushing padat ini ditekan ke dalam lubang kuk buku jari kemudi dan memberikan antarmuka gesekan rendah yang tahan lama yang mendukung beban vertikal gandar depan sekaligus memungkinkan rotasi kemudi. Untuk model Toyota Hilux, 4Runner, T100, dan Land Cruiser yang dilengkapi dengan gandar depan kokoh 4WD, knuckle bushing yang berfungsi dengan baik sangat penting untuk kontrol kemudi yang presisi, pengendalian yang stabil, dan pengoperasian kendaraan yang aman.

Gejala Umum Bushing Knuckle Kemudi yang Gagal

Jika Anda mengalami salah satu gejala berikut, bushing buku jari kemudi Anda mungkin rusak dan perlu diganti:

• Permainan kemudi yang berlebihan atau kelonggaran:Roda kemudi memiliki gerak bebas yang berlebihan sebelum roda bereaksi – hal ini menunjukkan keausan bushing yang memungkinkan terjadinya pergerakan antara knuckle dan kingpin

• Bunyi denting atau letupan saat berbelok:Bunyi denting atau letupan logam saat menyetir atau melewati gundukan – hal ini menunjukkan bushing yang aus sehingga menimbulkan kontak logam-ke-logam

• Kemudi mengembara atau kemampuan pengembalian yang buruk:Kendaraan berjalan di jalan lurus atau kemudi tidak kembali ke tengah dengan benar – hal ini menunjukkan keausan bushing yang mempengaruhi keselarasan buku jari

• Keausan ban depan yang tidak merata atau tidak teratur:Ban depan menunjukkan pola keausan yang tidak rata – hal ini dapat disebabkan oleh keausan bushing yang menyebabkan perubahan kesejajaran

• Getaran melalui roda kemudi:Getaran roda kemudi yang berubah sesuai kondisi jalan – ini menunjukkan kelonggaran pada rakitan knuckle pivot

• Keausan atau korosi yang terlihat pada bushing:Selama pemeriksaan, bushing menunjukkan adanya goresan, lubang, atau deformasi

Jika Anda sudah memastikan gejala tersebut melalui pemeriksaan, mengganti bushing buku jari kemudi adalah solusi yang disarankan.

Atribut Produk

Perlengkapan Kendaraan (Model yang Berlaku):

Kendaraan off-road tugas berat 4WD (penggerak empat roda), pikap, dan kendaraan komersial diproduksi di antaranya1986 dan 2004.

• Toyota Hilux (Penjemputan 4WD):Versi 4WD klasik sepertiLN107, LN111, YN63, dll.

• Toyota 4Runner (SUV 4WD): 1986–1995model.

• Toyota T100(Pikap ukuran penuh awal Toyota)

• Toyota HiAce (Van Komersial 4WD):Seri van 4WD sepertiLH107, LH119, LH178, LH188K(termasuk versi diesel 5L), dll.

• Toyota Granvia / RegiusAce

Lokasi Komponen & Fungsi Inti

Lokasi:Bushing buku jari kemudi terletak di dalam lubang kuk buku jari kemudi di titik pivot atas dan bawah. Letaknya di antara buku jari kemudi (luar) dan gembong (dalam), menyediakan permukaan bantalan untuk poros kemudi. Pada aplikasi poros padat Toyota 4WD, biasanya terdapat satu bushing di bagian atas buku jari dan satu lagi di bawah, meskipun nomor komponen khusus ini tercantum sebagai posisi dalam.

Koneksi:Busing ditekan ke dalam lubang kuk buku jari kemudi. Gembong melewati bushing, memungkinkan buku jari berputar di sekitar sumbu gembong untuk kemudi. Busing ditahan oleh rumah buku jari dan disegel dengan segel gemuk. Gemuk diaplikasikan di antara bushing dan kingpin untuk mengurangi gesekan dan keausan. Lengan buku jari terhubung ke linkage kemudi untuk mengirimkan input kemudi.

Fungsi Inti:Bushing buku jari kemudi berfungsi sebagai permukaan bantalan yang memungkinkan buku jari kemudi berputar mengelilingi gembong sambil menopang beban vertikal gandar depan. Ini mempertahankan keselarasan yang tepat antara buku jari dan gembong, memastikan geometri kemudi yang akurat. Bushing menyerap getaran dan mengurangi gesekan, sehingga berkontribusi pada kelancaran pengoperasian kemudi. Saat aus, bushing memungkinkan terjadinya pergerakan berlebihan yang menyebabkan permainan kemudi, kebisingan, dan perubahan kesejajaran.

Suku Cadang Pendamping untuk Pemasangan

Selama perombakan besar-besaran atau pemeliharaan sasis, suku cadang ini biasanya dipasang atau digunakan bersama dengan komponen inti berikut:

① Bagian Eksternal yang Terhubung Langsung: Steering Knuckle
Busing ini ditekan langsung ke lubang buku jari kemudi.

• Knuckle Kemudi Kiri OEM No.:43212-35070 / 43212-35080 (sedikit berbeda menurut model tahun)

• Knuckle Kemudi Kanan OEM No.:43211-35070 / 43211-35080

② Komponen Drivetrain Inti Melewati: Poros Penggerak Depan / Spindel CV Bagian Dalam
Jurnal poros dari poros penggerak melewati langsung melalui busing perunggu ini dan menghubunginya. Biasanya diservis bersamaan dengan boot CV.

• Rakitan Poros Penggerak Depan OEM No.:43430-35010 / 43430-35022 (tergantung model tahun tertentu)

③ Segel Yang Harus Diganti Sekaligus : Segel Oli Gandar Depan (Segel Oli untuk Steering Knuckle / Gandar)
Untuk mencegah kebocoran oli atau gemuk roda gigi gandar depan melalui celah antara poros penggerak dan selongsong ini, segel oli gandar depan khusus harus dipasang di sisi luar selongsong. Selama perbaikan, melepas bushing ini akan merusak segel oli, sehingga harus dibeli dan diganti secara bersamaan.

• Segel Minyak Gandar Depan OEM No.:90311-35018 / 90316-60002 (sesuai dengan desain housing gandar HiAce atau Hilux tertentu)

④ Shim Penyetelan Opsional dan Bushing Luar

• Bushing Luar (Semak, Luar):Beberapa model menggunakan desain bushing dua lapis pada posisi ini. Busing luar biasanya diberi kode90381-30003.

• Pengatur Jarak Debu Poros Penggerak (Spacer): 90560-30005

Tips Perawatan & Pembelian

Penggantian Pasangan:Jika kendaraan Anda (seperti 4WD HiAce atau Hilux lama) mengeluarkan bunyi ketukan logam "clunk, clunk" dari roda depan di jalan bergelombang, atau jika akar poros penggerak depan berulang kali mengeluarkan oli, hal ini biasanya disebabkan oleh keausan yang berlebihan.90381-30006selongsong perunggu. Disarankan untuk mengganti kedua sisi kiri dan kanan secara bersamaan.

Pemasangan Pers Profesional:Bagian ini merupakan bushing padat tembaga/logam khusus dan harus ditekan secara merata ke dalam lubang buku jari kemudi menggunakan alat press hidrolik dan perkakas khusus.Jangan pernah memukulnya secara langsung dengan palu, karena perubahan bentuk apa pun dapat menghalangi masuknya poros penggerak baru, atau dapat menyebabkan pembakaran dan kerusakan pada suhu tinggi.

Jaminan Kualitas & Komitmen Layanan

Jaminan Kualitas:
Setiap komponen diproduksi dalam proses produksi yang terkendali untuk memastikan keakuratan dimensi dan integritas material yang konsisten. Setiap unit menjalani pemeriksaan kualitas berikut sebelum dikemas:

• Inspeksi dimensi – dimensi kritis (ID, OD, tinggi) diverifikasi berdasarkan spesifikasi desain

• Verifikasi material – komposisi dan kekerasan paduan perunggu diuji

• Inspeksi permukaan akhir – kualitas permukaan lubang dan OD diverifikasi secara visual

• Inspeksi pengemasan – setiap unit disegel dalam kemasan pelindung

Perlindungan Kemasan:
Setiap bushing buku jari kemudi disegel satu per satu dalam kemasan pelindung untuk mencegah kontaminasi dan kerusakan fisik selama penyimpanan dan transit. Kemasannya menyertakan label nomor bagian yang jelas untuk memudahkan identifikasi.

Komitmen Layanan:

 Rekomendasi Produk Terkait

Saat mengganti bushing buku jari kemudi, sering kali disarankan untuk memeriksa dan mempertimbangkan untuk mengganti komponen terkait berikut secara bersamaan.
