Deskripsi Fungsi Produk

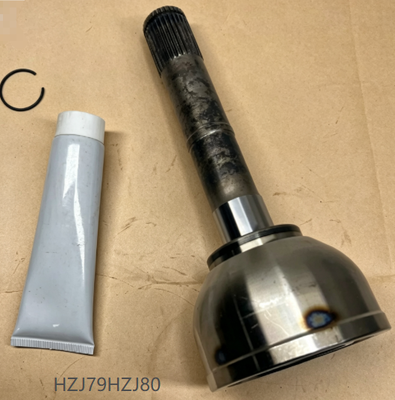

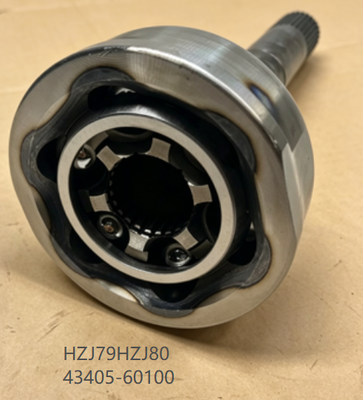

Poros luar gardan depan (nomor suku cadang 43405-60100) adalah komponen penting dari sistem gardan dan penggerak depan Toyota Land Cruiser Seri 70 Anda. Fungsi utamanya adalah untuk mentransmisikan torsi putar dari diferensial depan ke hub roda depan, memungkinkan pengiriman daya ke roda depan dalam operasi penggerak empat roda. Rakitan poros luar ini menggabungkan sambungan kecepatan konstan Birfield (CV) di sisi luar (roda), yang memungkinkan poros mentransmisikan daya dengan lancar sambil mengakomodasi sudut kemudi roda depan. Untuk model Land Cruiser Seri 70 yang dilengkapi dengan gardan depan solid, poros gardan luar yang berfungsi dengan baik sangat penting untuk keterlibatan penggerak empat roda yang andal, pengiriman daya yang mulus, dan pengoperasian kendaraan yang aman. Komponen ini dirancang sesuai spesifikasi pabrik, memastikan kesesuaian yang tepat dan kinerja yang andal.

Panduan Diagnosis DIY

Cara Mengetahui Jika Poros Luar Gardan Depan Anda Perlu Diganti:

Perhatikan tanda-tanda umum ini:

1. Suara klik saat berbelok – Suara klik logam selama berbelok tajam, terutama pada kecepatan rendah

2. Getaran saat berkendara – Getaran terasa melalui lantai atau roda kemudi, meningkat seiring kecepatan

3. Kebocoran gemuk – Gemuk terciprat ke bagian dalam spatbor roda dari boot CV yang robek

4. Gerak bebas berlebihan pada roda depan – Roda bergerak saat digoyangkan dengan tangan, menunjukkan sambungan CV aus

5. Kesulitan mengemudi pada posisi terkunci penuh – Sensasi gerinda atau mengikat saat mengemudi ke posisi terkunci penuh

💡 Inspeksi cepat: Dengan kendaraan di permukaan datar, putar roda kemudi ke posisi terkunci penuh dan periksa boot gardan depan dari keretakan, robekan, atau kebocoran gemuk. Lakukan uji jalan dalam lingkaran sempit dengan kecepatan rendah dan dengarkan suara klik. Gerak bebas berlebihan pada roda depan saat diangkat dapat menunjukkan sambungan Birfield yang aus.

 Atribut Produk

Lokasi & Fungsi Inti Komponen

Lokasi: Poros luar gardan depan terletak di dalam rumah gardan depan dan rakitan knuckle kemudi. Poros ini memanjang dari roda gigi samping diferensial depan (sisi dalam) melalui rumah gardan, keluar di knuckle kemudi tempat ia terhubung ke hub roda (sisi luar). Sambungan CV Birfield diposisikan di dalam rakitan knuckle, tertutup oleh spindel knuckle dan penahan segel oli.

Koneksi: Ujung sisi dalam poros terhubung dengan roda gigi samping diferensial depan melalui spline. Ujung sisi luar (rumah sambungan CV) terhubung dengan spline flensa penggerak hub roda. Sambungan CV memungkinkan poros berputar saat knuckle kemudi berputar untuk kemudi. Poros didukung oleh bushing di dalam spindel knuckle dan disegel oleh segel oli di kedua ujungnya. Pada model dengan flensa penggerak (bukan hub pengunci), spline luar terhubung langsung dengan flensa penggerak.

Fungsi Inti: Poros gardan luar memiliki dua fungsi penting: (1) mentransmisikan torsi putar dari diferensial depan ke hub roda depan untuk operasi penggerak empat roda, dan (2) memungkinkan roda depan untuk berbelok sambil mempertahankan pengiriman daya kecepatan konstan melalui sambungan CV Birfield. Sambungan CV memungkinkan transmisi daya yang mulus pada sudut kemudi yang bervariasi tanpa getaran atau pengikatan. Poros ini dirancang khusus untuk aplikasi dengan flensa penggerak saja dan tidak berfungsi dengan hub pengunci otomatis atau manual, karena pitch spline luar berbeda.

Kapan Suku Cadang Ini Paling Penting

Poros gardan luar depan ini sangat penting untuk kendaraan yang:

• Digunakan untuk mengemudi off-road atau medan kasar – kondisi ini memberikan beban benturan dan artikulasi yang tinggi pada gardan depan dan sambungan CV

• Sering dioperasikan dalam mode 4WD – pengiriman daya konstan melalui gardan depan mempercepat keausan pada spline poros dan komponen sambungan CV

• Dikendarai dengan beban berat atau menarik – bobot tambahan meningkatkan tekanan pada drivetrain

• Kendaraan dengan jarak tempuh tinggi di mana komponen gardan asli telah aus seiring waktu

• Kendaraan dengan flensa penggerak di mana spline luar terhubung langsung dengan flensa hub

Dalam kondisi ini, poros gardan luar bekerja lebih keras dan lebih rentan terhadap keausan, membuat inspeksi rutin dan penggantian tepat waktu sangat penting untuk operasi 4WD yang andal dan keselamatan.

 Panduan Pemasangan

Alat yang biasanya dibutuhkan:

• Set kunci soket (metrik, tugas berat)

• Kunci torsi

• Pemisah ball joint

• Set press / drift bearing

• Sarung tangan keselamatan dan pelindung mata

Referensi pemasangan umum (selalu ikuti manual servis spesifik kendaraan):

Penting:

• Prosedur ini memerlukan alat khusus dan pengalaman. Pemasangan yang tidak tepat dapat mengakibatkan hilangnya penggerak atau kegagalan kemudi.

• Selalu ganti boot CV dan gemuk saat memasang poros gardan baru.

• Periksa flensa penggerak dari keausan atau kerusakan.

• Lakukan keselarasan roda setelah servis gardan depan.

• Jika Anda tidak yakin tentang langkah apa pun, konsultasikan dengan mekanik yang berkualifikasi.

 Tips Pemasangan & Kesalahan Umum

Kesalahan Saat Mengganti Poros Luar Gardan Depan:

❌ Salah: Mencoba menggunakan poros ini dengan hub pengunci, atau gagal memeriksa kompatibilitas flensa penggerak.

✅ Benar:

1. Verifikasi kompatibilitas flensa penggerak – Poros ini berfungsi hanya dengan flensa penggerak (43421-60030, 43421-60060), bukan dengan hub pengunci otomatis atau manual .

2. Selalu ganti boot CV dan gemuk – Poros baru dengan boot bekas akan gagal sebelum waktunya.

3. Periksa spline flensa penggerak – Spline flensa penggerak yang aus akan merusak poros gardan baru.

4. Gunakan alat yang tepat – Jangan memukul poros gardan ke tempatnya; ini merusak sambungan CV dan bearing.

5. Lakukan keselarasan roda – Geometri kemudi harus diatur ulang setelah servis gardan depan.

⚠️ Ingat: Memasang poros ini pada kendaraan dengan hub pengunci akan menyebabkan spline tidak terpasang dengan benar, mengakibatkan hilangnya fungsi 4WD .

Isi Paket

1 x Poros Luar Gardan Depan (Nomor Suku Cadang 43405-60100). Catatan: Harap konfirmasikan kompatibilitas dengan model dan konfigurasi kendaraan Anda sebelum membeli.

Layanan Purna Jual & Garansi

Produk ini dilindungi oleh jaminan kualitas kami. Jika Anda memiliki pertanyaan atau masalah mengenai kesesuaian atau kualitas, silakan hubungi kami dan kami akan merespons dalam waktu 24 jam.
